Принцип подачи реагента
Мембрана совершает возвратно-поступательные движения благодаря кривошипно-шатунному механизму, который приводится шаговым двигателем. На каждом цикле всасывания и нагнетания мембрана проходит полный ход независимо от установленной производительности.
Скорость всасывания регулируется в пределах 25–100%. При ее снижении дозирующая головка заполняется дольше, что способствует ее полному заполнению при перекачивании вязких и газовыделяющих реагентов, а также при большой длине или высоте всасывающей линии. Это уменьшает вероятность кавитации и прекращения подачи. Следует учитывать, что уменьшение скорости всасывания пропорционально снижает максимальную производительность насоса. Поэтому при выборе насоса под расчетный расход необходимо принимать во внимание установленную скорость.
Автоматическое удаление газа
Дозирующая головка может автоматически дегазироваться: кратковременные перемещения мембраны вытесняют скопившийся газ в напорную линию.
Точное дозирование малых партий
В режиме «Партия по импульсу» ход мембраны делится на отдельные шаги. Благодаря этому уменьшается объем разового впрыска и повышается точность дозирования небольшой партии реагента. Микрошаговое управление двигателем позволяет существенно регулировать производительность, сохраняя повторяемость объема впрыска. Такая функция подходит для процессов с малыми расходами концентрированных реагентов.
Тихая работа

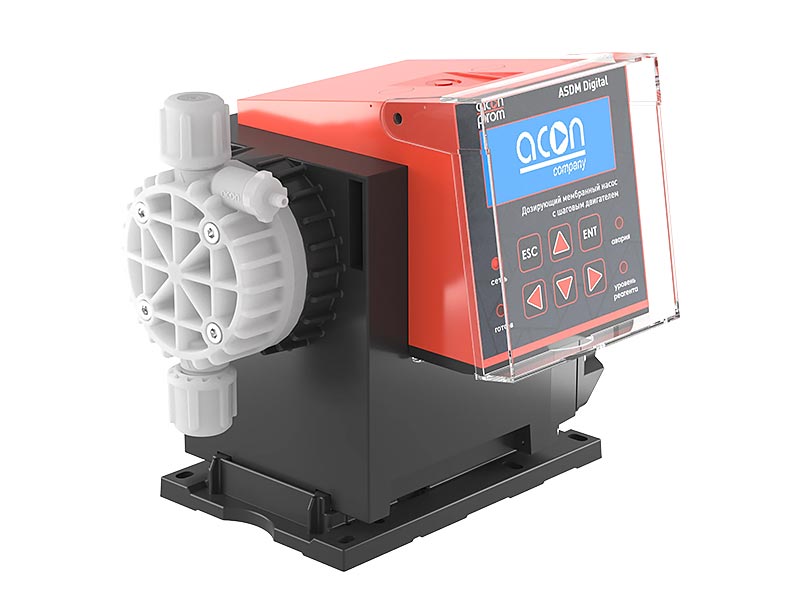

В электромагнитных, или соленоидных, насосах втягивание сердечника сопровождается ударной нагрузкой. В приводе ASDM используется плавное вращение шагового двигателя, поэтому насос работает с низким уровнем шума и вибрации и может устанавливаться в помещениях, где люди находятся длительное время.
Калибровка производительности
На заводе насос калибруют дистиллированной водой при максимальном противодавлении. Чтобы учесть реальные условия эксплуатации, можно провести калибровку при рабочем противодавлении. Насос выполняет заданную серию ходов и подсчитывает их количество; затем оператор вводит фактически перекачанный объем реагента.
По результатам процедуры насос пересчитывает объем впрыска за один ход. В результате заданная в меню производительность соответствует фактической с учетом вязкости реагента, противодавления и геометрии напорной линии.
Управление и внешние сигналы
Встроенные модули Wi-Fi и Bluetooth позволяют настраивать насос и контролировать его работу через мобильное приложение или веб-интерфейс. Доступны восемь режимов, которые выбираются в меню:
- "Ручной" - Производительность устанавливается в меню. По умолчанию насос непрерывно дозирует с заданной производительностью.
- "Импульсный" - Производительность зависит от частоты входных импульсов и регулируется с коэффициентом деления 1:n. Объем впрыска на один импульс задается в меню.
- "Партия по импульсу" - По одному внешнему импульсу насос подает установленный объем реагента.
- "Аналоговый сигнал 4–20 мА" - Производительность пропорционально регулируется токовым сигналом. Для точек 4 и 20 мА можно задать отдельные значения производительности, настроив диапазон дозирования под технологическую схему.
- "RS-485" - Позволяет управлять производительностью и подключать насос к системам диспетчеризации и SCADA по цифровому протоколу ACONBUS.
- "Внешний запуск и остановка" - Работа насоса управляется дискретным сигналом от сухого контакта.
- "Дневной таймер" - Позволяет задать расписание дозирования на сутки.
- "Недельный таймер" - Позволяет настроить цикличность дозирования по дням недели.
Удаленный доступ
- Wi-Fi IEEE 802.11 b/g/n-compliant
- Частотный диапазон Wi-Fi сети 2.4 ГГц
- Bluetooth LE Bluetooth 5
Контроль уровня реагента
Предусмотрен двухуровневый контроль. При срабатывании промежуточного уровня насос выдает предупреждение о снижении уровня, но продолжает дозирование. Срабатывание уровня блокировки прекращает подачу, предотвращая работу всухую и завоздушивание линии.
Интерфейс, статистика и доступ
Меню доступно на русском и английском языках. Насос сохраняет статистические данные:
- наработку насоса и двигателя в часах;
- объем жидкости, перекачанный за сутки;
- объем перекачки за 30 дней;
- общий объем жидкости за весь период эксплуатации.
Эти сведения помогают отслеживать фактический расход реагента и планировать замену расходных элементов. Кроме того, ведется журнал событий.
Для разделов «Настройки» и «Сервис» можно задать пароли. Разделение прав доступа позволяет предоставлять сотрудникам только те функции, которые соответствуют их компетенции.
Материалы гидравлической части
Дозирующая головка выполнена из поливинилиденфторида (PVDF) — фторполимера, устойчивого к сильным окислителям, минеральным кислотам и галогенсодержащим средам. Исполнение подбирается с учетом химической стойкости к конкретному реагенту и его концентрации.
Мембрана вытачивается из цельного прутка PTFE (политетрафторэтилена). Материал и способ изготовления обеспечивают стойкость к агрессивным средам и более длительный ресурс по сравнению со штампованными и многослойными композитными аналогами.
Монтаж и удобство эксплуатации
Монтажная панель включена в комплект поставки. Ее можно закрепить с левой или правой стороны корпуса либо снизу. Три варианта расположения позволяют устанавливать насос на стене или кронштейне без дополнительных переходных элементов.
Дисплей устанавливается в одном из трех положений — левом, фронтальном или правом. Это дает возможность развернуть его в нужную сторону при любой ориентации корпуса.
