Реагент подается благодаря возвратно-поступательному движению мембраны. Ее приводит в действие кривошипно-шатунный механизм, соединенный с шаговым двигателем.
При любой заданной производительности мембрана совершает полный ход на этапах всасывания и нагнетания. За счет этого газовая фаза удаляется из дозирующей головки, а всасывание остается стабильным даже при дозировании вязких реагентов и сред, выделяющих газ.
Шаговый привод позволяет плавно регулировать производительность в диапазоне от 0,1 до 100 %, сохраняя повторяемость объема впрыска.
В соленоидных насосах втягивание сердечника сопровождается ударной нагрузкой. В приводе ASDM шаговый двигатель вращается плавно, поэтому насос работает с низким уровнем шума и вибрации. Это делает его пригодным для установки в помещениях, где люди находятся длительное время.
Управление и подключение внешних сигналов

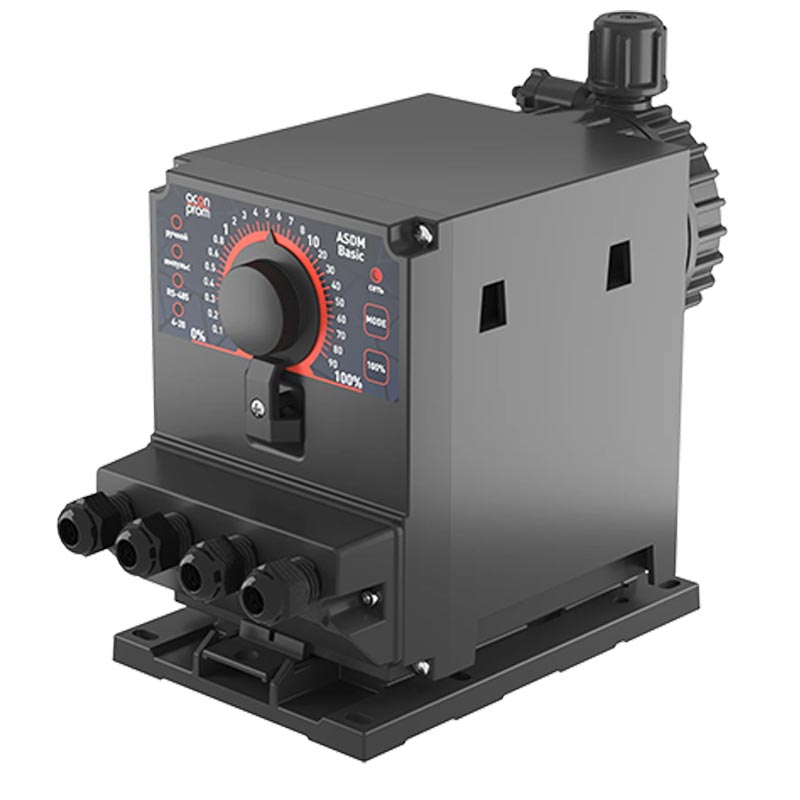

Предусмотрено четыре режима управления. Чтобы переключить режим, нажмите и удерживайте кнопку «MODE» на панели. Выбранный режим отображается соответствующим индикатором.
- Ручной режим. Производительность регулируется ручкой на панели, а по умолчанию насос работает непрерывно с заданным значением. Через клеммы внешнего управления «Запуск» и «Блокировка» насос можно подключить к внешним реле — например, реле протока, датчику уровня или пусковой цепи фильтровальной установки.
- Импульсный режим. Насос дозирует пропорционально частоте поступающих импульсов с коэффициентом деления 1:n. Ручкой регулировки задается объем, соответствующий полному ходу мембраны за один импульс.
- Аналоговое управление 4–20 мА. Производительность регулируется пропорционально току в петле. Значение для сигнала 20 мА задается ручкой, а при 4 мА дозирование прекращается — производительность составляет 0 %.
- RS-485. Цифровой протокол ACONBUS позволяет управлять производительностью и подключать насос к системам диспетчеризации и SCADA.
Во всех режимах доступна кнопка «100 %». Пока она нажата, насос работает на максимальной производительности, что помогает заполнить заборную трубку и дозирующую головку.
Контроль уровня реагента
Насос оснащен двухуровневой системой контроля реагента. При срабатывании промежуточного уровня подается предупреждение о снижении уровня, но дозирование продолжается. Срабатывание уровня блокировки останавливает насос и предотвращает работу всухую и завоздушивание линии.
Материалы гидравлической части
Дозирующая головка выполнена из поливинилиденфторида (PVDF) — фторполимера, устойчивого к сильным окислителям, минеральным кислотам и галогенсодержащим средам. Исполнение подбирают с учетом таблицы химической стойкости для конкретного реагента и его концентрации.
Мембрана выточена из цельного прутка PTFE (политетрафторэтилена). Сочетание материала и способа изготовления обеспечивает стойкость к агрессивным средам и увеличивает срок службы по сравнению со штампованными и многослойными композитными аналогами.
